SFシリーズは、機械撹拌式地盤改良工法に対応可能な機動力のあるバックホウ搭載タイプの地盤改良機シリーズです。
ベースマシンとしてパワーショベルを使用するため、抜群の機動性と経済性を発揮します。
宅盤改良工事から、大規模な地盤改良工事まで幅広くご使用いただけます。
| スピンドル内径 | 93mm |
|---|---|
| スピンドル回転数 | 高速：0～100min-1、低速：0～50min-1 |
| 最大給圧力 | 27,440N |

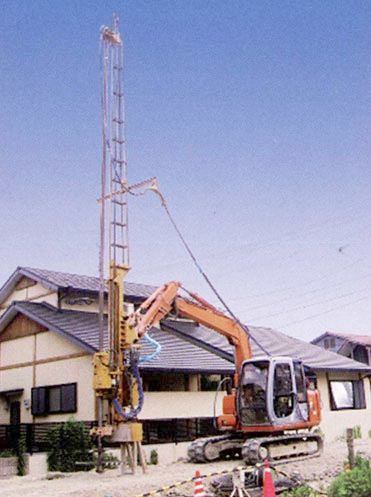

| パワーショベル適合機種 | 質量7tonクラス （標準バケット容量0.28m3クラス） |
| スピンドル内径 | 145mm |
|---|---|
| スピンドル回転数 | 0～45min-1 |
| 最大給圧力 | 49,000N |

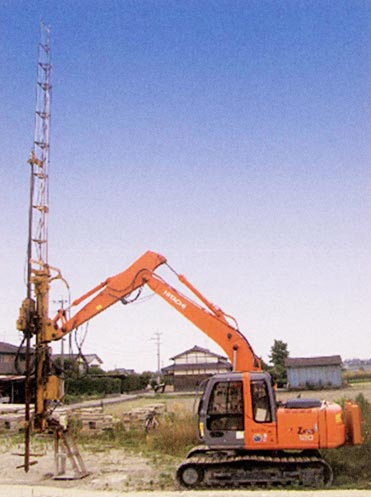

| パワーショベル適合機種 | 質量12tonクラス （標準バケット容量0.5m3クラス） |
| スピンドル内径 | 145mm |
|---|---|
| スピンドル回転数 | 0～55min-1 |
| 最大給圧力 | 49,000N |

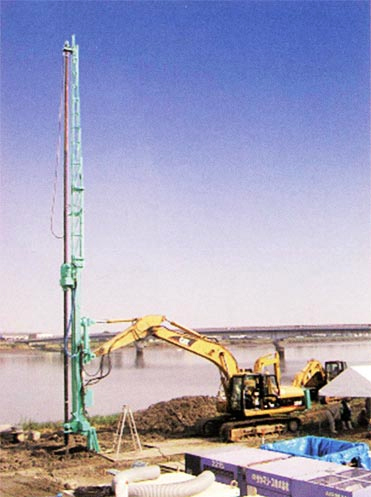

| パワーショベル適合機種 | 質量20tonクラス （標準バケット容量0.8m3クラス） |
※特殊仕様での製作も可能です。
※本仕様は改良の為、予告なく変更することがあります。
| 製品型式 | SF-70EX-Ⅱ | SF-120EX-Ⅱ | SF-200LS-H |
|---|---|---|---|
| スピンドル内径 | 93mm | 145mm | 145mm |
| スピンドル回転数 | 高速：0～100min-1 低速 ： 0～50min-1 |
0～45min-1 | 0～55min-1 |
| スピンドルトルク | 高速：3,430N・m 低速：6,860N・m |
9,800N・m | 14,700N・m |
| フィード給圧力 | 27,440N | 49,000N | 49,000N |
| フィードストローク | 2,000mm | 3,000mm | 5,000mm |
| フィードスピード | 0～3m/min | 0～3m/min | 0～5m/min |
| リーダスイング | － | － | 左右 各5° |
| アタッチメント重量 （ツールス除く） |
1,700kg | 2,500kg | 3,600kg |
| ベースマシン | 質量7tonクラス （標準バケット容量 0.28m3クラス） |
質量12tonクラス （標準バケット容量 0.5m3クラス |
質量20tonクラス （標準バケット容量 0.8m3クラス） |
| 構成品 | （1）リーダAss'y （2）スイベルヘッドAss'y （3）フィードテーブルAss'y （4）パイプクランプAss'y （5）油圧バルブユニットAss'y （6）マストAss'y （7）リーダ支持ブラケット （8）制御盤 （9）リモコンボックス |
||
| オプション | （1）施工管理装置 （2）パワーショベル用追加カンタウエイト | ||
