驚異の循環型アブレッシブジェット
SDI工法とは、循環式アブレッシブジェット施工システムです。
60MPa以下の圧力で従来の200MPa級に匹敵。大きな加工能力を発揮します。
研磨材を混入した"研磨材スラリー"を直接加圧噴射させる"直接加圧式アブレシブジェットポンプ"のことです。
SDI方式のアブレシブジェットは、研磨剤を水と同程度の速度で噴射することにより従来の超高圧ジェットポンプに比べ、低い圧力で大きな加工能力を発揮すると共に、高いブラスト効果をも得られます。
またこのシステムはSDIポンプの構造上、排水の循環使用が可能であると共に、中圧噴射の特性による驚異の低騒音施工をも実現します。
研磨材スラリーの吸入・吐出は、プランジャーの往復運動をオイルを介してラバーシリンダーに伝えて行います。
摺動面に研磨材が入り込まないこの構造は、優れた耐摩耗性をもっています。
研磨剤のスラリーをポンプユニットの中で吸入前に作ります。
研磨材スラリーを連続的に安定してSDIジェットポンプに供給します。

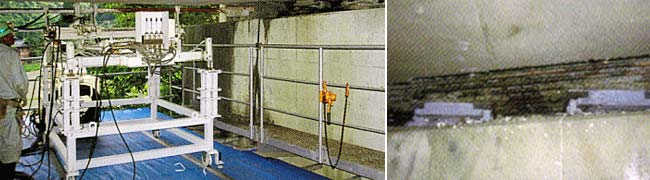

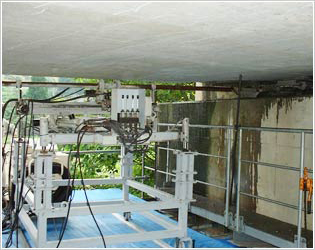

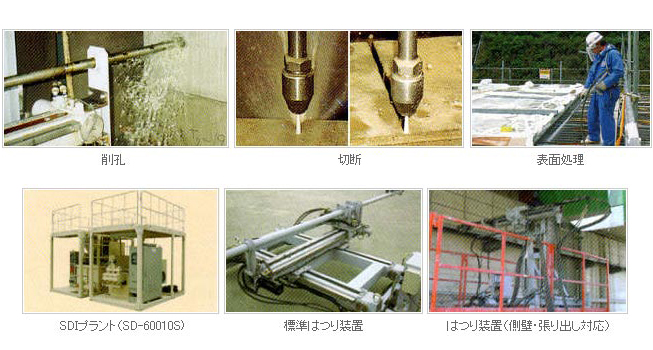

1）はつり装置

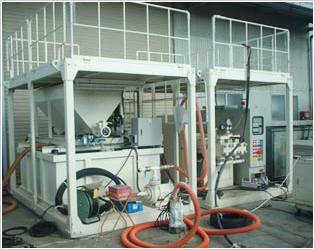

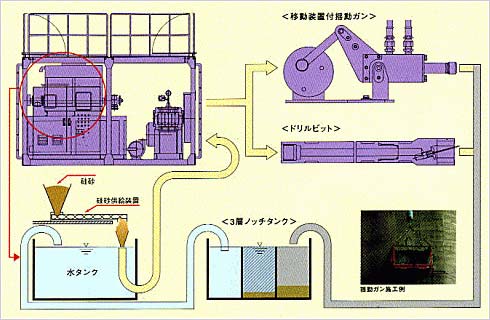

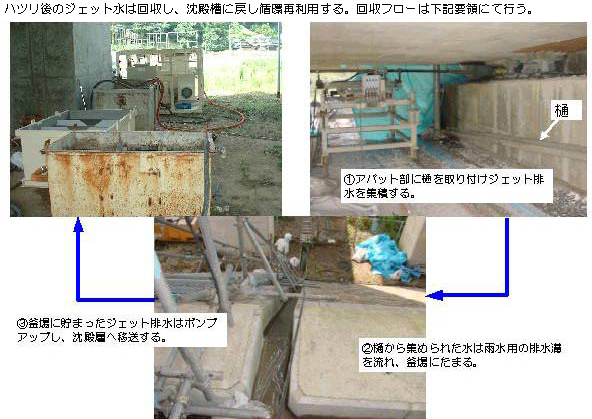

2）循環システム

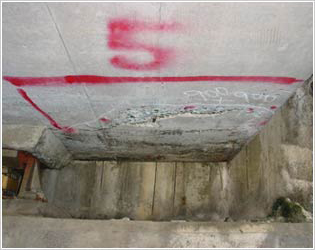

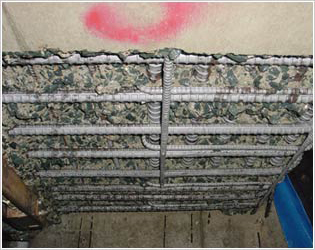

| 3）施工前 | 4）施工後 |
 |  |

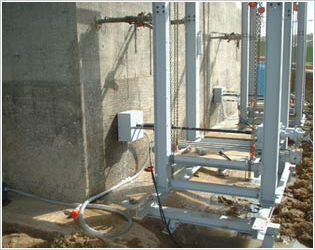

5）削孔 |
6）プラント |
 |  |
| 目的 | 剥離・洗浄・目荒らし | はつり | 切断 | 削孔 |
|---|---|---|---|---|
| 構造物 | 表面処理 塗膜除去 錆おとし |
劣化補修 構造補強 |
改造 解体 |
改造 解体 |
| 地下構造物 | ライニング補修 老化補修 |
劣化補修 構造補強 |
改造 解体 |
コンクリート床版削孔 |
| 道路 | 路面洗浄 白癬剥離 |
フィンガージョイント取替え 塩害補修 拡幅 |
補強アンカー用削孔 耐震補強 |
|
| 橋梁・橋脚 | 路面洗浄 壁面洗浄 |
劣化補修 耐震補強 塩害補修 ノージョイント化 |
ロックボルト削孔 注入孔削孔 |
|
| トンネル | レイタンスカット 表園処理 |
劣化補修 構造補強 |
路面洗浄 壁面洗浄 |
|
| ダム | 最大吐出圧力 | 劣化補修 嵩上げ |
||
| その他 | コンクリート二次製品表面処理 船体塗膜除去 タンク塗膜除去 |
鋼管矢切切断 | アンカー用削孔 クラウト用削孔 障害物除去 |

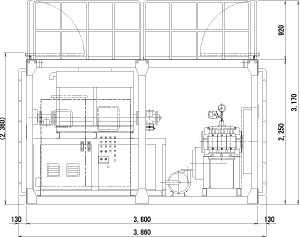

| 全体 | 寸法（L×W×H） | 3,600mm×2,000mm×2,250mm |
|---|---|---|
| 質量 | 4,800kg | |
| 高圧ポンプ | 形式 | 12060-RC55-B |
| ストローク | 60mm | |
| ブランジャ径 | 55mm | |
| 最大吐出圧力 | 39.2MPa | |
| 最大吐出量 | 70ℓ/min | |
| モーター出力 | 55kW-6p（インバータ制御） | |
| 研磨サイロ | 形式 | 模型サイロ |
| 容量 | 0.5m3 | |
| 最大スクリュー能力 | 5kg/min | |
| モーター出力 | GM1.5kw-4P（インバータ制御） | |
| 水タンク容量 | 2m3 | |
| 標準装備 | （1）チャージポンプ（2.2kw） （2）給水ポンプ（1.5kw） （3）コンプレッサー（1.5kw） （4）制御盤 （5）リモコンボックス |
|
| 全体 | 寸法（L×W×H） | 6,000mm×2,000mm×2,300mm | |
|---|---|---|---|
| 質量 | 7,500kg | ||

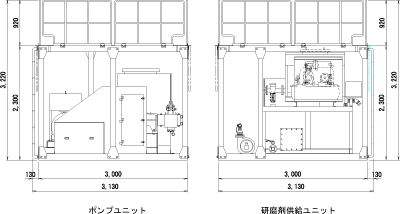

| ポンプユニット | 寸法（L×W×H） | 3,000mm×2,000mm×2,300mm | |
| 質量 | 5,000kg | ||
| 高圧ポンプ | 形式 | 12100-RC50-B ３連ブランジャポンプ |
|
| ストローク | 100mm | ||
| ブランジャ径 | 50mm | ||
| 最大吐出圧力 | 58.8MPa | ||
| 最大吐出量 | 100ℓ/min | ||
| モーター出力 | 110kw-6P（インバータ制御） | ||
| 研磨材供給ユニット | 寸法（L×W×H） | 3,000mm×2,000mm×2,300mm | |
| 質量 | 2,500kg | ||
| 研磨サイロ | 形式 | 模型サイロ | |
| 容量 | 0.5m3 | ||
| 最大スクリュー能力 | 5kg/min | ||
| モーター出力 | GM1.5kw-4P（インバータ制御） | ||
| 水タンク容量 | 1.8m3 | ||
| チャージャーポンプ | 2.2ｋW | ||
| コンプレッサー | 1.5ｋW | ||
| 標準装備 | （1）制御盤 （2）リモコンボックス |
||
