全自動プラント/FMPシリーズ

概　要

FMPシリーズは多種多様な地盤改良工事・基礎工事に対応可能な全自動ミキシングプラント・バッチャープラントシリーズです。

FMPシリーズの特徴

八角型ミキサーでの高速回転による高い攪拌効率
制御盤内のタッチパネル式モニターの採用により操作性向上
現場の意見を重要視した安全設備の充実

GFシリーズ製品紹介

全自動ミキシングプラント

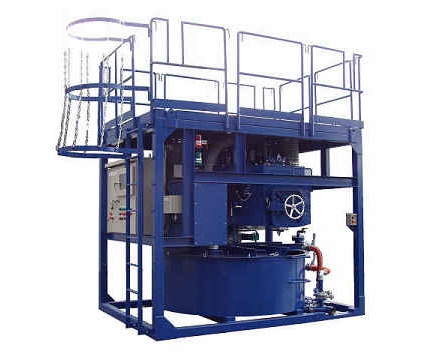

FMP-1000

機械寸法	3,200mm×2,100mm×2,540mm
ミキサー缶体容量	1,500ℓ
ミキサー攪拌容量	1,000ℓ

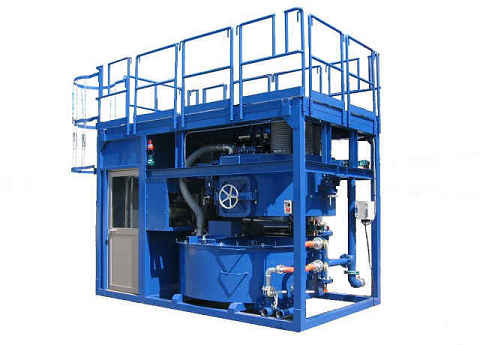

FMP-1500AOC1

機械寸法	3,000mm×2,100mm×2,500mm
ミキサー缶体容量	1,500ℓ
ミキサー攪拌容量	1,000ℓ

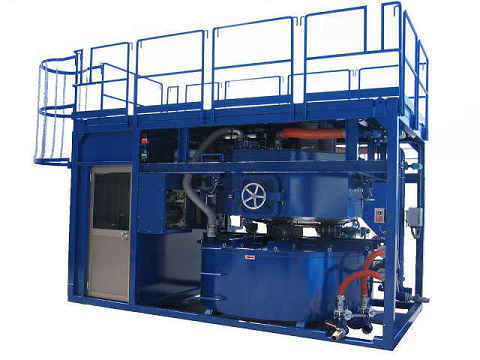

FMP-1500AOK2

機械寸法	3,800mm×2,100mm×2,500mm
ミキサー缶体容量	1,500ℓ
ミキサー攪拌容量	1,000ℓ

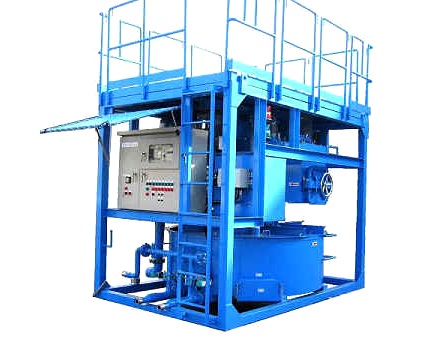

FMP-2000AOK1

機械寸法	4,500mm×2,350mm×2,600mm
ミキサー缶体容量	2,200ℓ
ミキサー攪拌容量	1,500ℓ

バッチャープラント

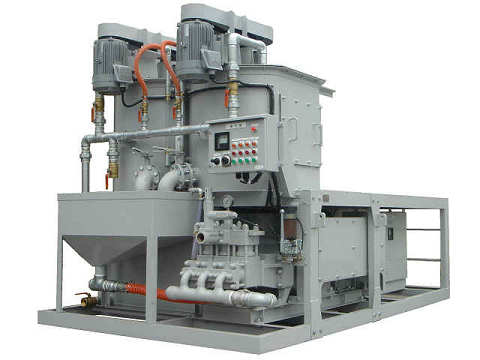

FMP-500K3

機械寸法	3,350mm×2,000mm×2,240mm
水タンク容量	2.7m³
ミキサー缶体容量	500ℓ×2槽
ミキサー攪拌容量	400ℓ×2槽

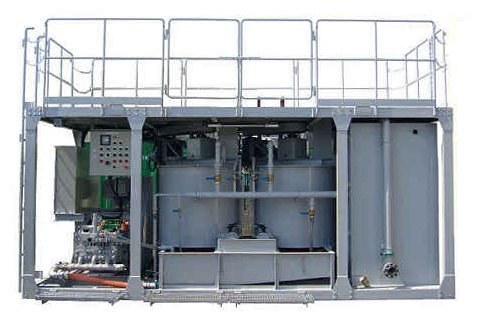

FMP-1200K5

機械寸法	5,400mm×2,000mm×2,400mm
水タンク容量	3.5m³
ミキサー缶体容量	1,130ℓ×2槽
ミキサー攪拌容量	850ℓ×2槽

CMSシリーズ標準仕様

※特殊仕様での製作も可能です。
※本仕様は改良の為、予告なく変更することがあります。

全自動ミキシングプラント
製品型式			FMP-1000	FMP-1500AOC1	FMP-1500AOK2	FMP-2000AOK1
全体	寸法	L	3,200mm	3,000mm	3,800mm	4,500mm
		W	2,100mm	2,100mm	2,100mm	2,350mm
		H	2,540mm	2,500mm	2,500mm	2,600mm
	質量		3,250kg	3,450kg	3,850kg	5,000kg
ミキサー	缶体容量		1,500ℓ	1,500ℓ	1,500ℓ	2,200ℓ
	攪拌容量		1,000ℓ	1,000ℓ	1,000ℓ	1,500ℓ
	攪拌回転数		600/720min^-1 （50Hz/60Hz）	600/720min^-1 （50Hz/60Hz）	600/720min^-1 （50Hz/60Hz）	600/720min^-1 （50Hz/60Hz）
	モーター出力		18.5kw-6P	18.5kw-6P	18.5kw-6P	22kw-6P
	排水口		200A （自動バタフライバルブ）	200A （自動バタフライバルブ）	200A （自動バタフライバルブ）	250A （自動バタフライバルブ）
アジテータ	缶体容量		2,300ℓ	2,300ℓ	2,300ℓ	3,300ℓ
	攪拌容量		2,000ℓ	2,000ℓ	2,000ℓ	3,000ℓ
	攪拌回転数		11/14min^-1 （50Hz/60Hz）	11/14min^-1 （50Hz/60Hz）	11/14min^-1 （50Hz/60Hz）	11/14min^-1 （50Hz/60Hz）
	モーター出力		2.2kw-4P	2.2kw-4P	2.2kw-4P	2.2kw-4P
	排出口		80A （2箇所自動バタフライバルブ）	80A （2箇所自動バタフライバルブ）	80A （2箇所自動バタフライバルブ）	80A （2箇所自動バタフライバルブ）
混和材ポンプ	型式		－	CR-20aN （ダイヤフラム式定量ポンプ）	CR-20aN （ダイヤフラム式定量ポンプ）	CR-20aN （ダイヤフラム式定量ポンプ）
	吐出量		－	20/24ℓ/min （50/60）Hz	20/24ℓ/min （50/60）Hz	20/24ℓ/min （50/60）Hz
	モーター出力		－	0.75kw	0.75kw	0.75kw
	口径		－	50A	50A	50A
コンプレッサー			0.4LE-8T （0.4kw）	0.4LE-8T （0.4kw）	0.4LE-8T （0.4kw）	0.4LE-8T （0.4kw）
計量ロードセル			LUB-2TC(3個）	LUB-2TC(3個）	LUB-2TC(3個）	LUB-2TC(3個）

バッチャープラント
製品型式			FMP-500K3	FMP-1200K5
全体	寸法	L	3,350mm	5,400mm
		W	2,000mm	2,000mm
		H	2,240mm	2,400mm
	水タンク容量		2.7m³	3.5m³
	質量		2,620kg	5,900kg
グラウトポンプ	型式		03100-L80 （3連プランジャーポンプ）	05100-L100 （3連プランジャーポンプ）
	プランジャ径		80mm	100mm
	ストローク		100mm	100mm
	最大吐出量		230ℓ/min	400ℓ/min
	最大吐出圧力		2.5MPa	2.0MPa
	モーター出力		11kw-6P（インバータ制御）	18.5kw-6P（インバータ制御）
ミキサー	缶体容量		500ℓ×2槽	1,130ℓ×2槽
	攪拌容量		400ℓ×2槽	8530ℓ×2槽
	攪拌回転数		410rpm	260min^-1/312min^-1（50/60Hz）
	モーター出力		5.5kw-6P×2台	11kw-6P×2台
水中ポンプ	型式		50　DS　6.75	KTZ-3-2.2
	吐出量		210ℓ/min	500ℓ/min
	モーター出力		0.75kw	2.2kw
