GFシリーズは、あらゆる噴射撹拌式地盤改良工法に対応可能な電動モータ式のグラウトポンプシリーズです。
実績・信頼・高性能な高効率グラウトポンプ「GFシリーズ」は、多種多様な地盤改良工法に確実に対応します。
大容量のグラウトポンプ工事用として開発。
駆動用モータの回転数制御に最新型インバータを採用。

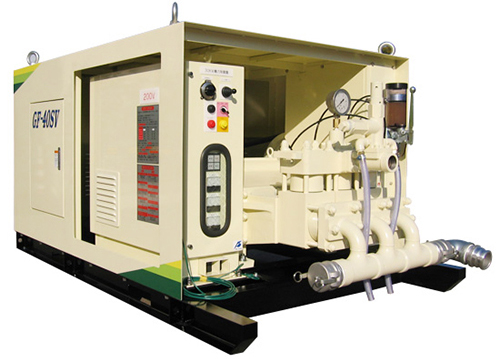

| 機械寸法 | L2,250mm×W1,350mm×H1,120mm |
|---|---|
| ポンプ型式 | 05100-L112 |
| ポンプ最大吐出圧力 | 2.5MPa |
| ポンプ最大吐出量 | 600ℓ/min |
| 機械寸法 | L2,000mm×W1,250mm×H1,060mm |
|---|---|
| ポンプ型式 | 05100-L100 |
| ポンプ最大吐出圧力 | 2.5MPa |
| ポンプ最大吐出量 | 450ℓ/min |
| 機械寸法 | L2,100mm×W1,400mm×H1,450mm |
|---|---|
| ポンプ型式 | 10046-L55 |
| ポンプ最大吐出圧力 | 40MPa |
| ポンプ最大吐出量 | 120ℓ/min |
| 機械寸法 | L2,200mm×W1,550mm×H1,600mm |
|---|---|
| ポンプ型式 | 12060-L60 |
| ポンプ最大吐出圧力 | 40MPa |
| ポンプ最大吐出量 | 120ℓ/min |

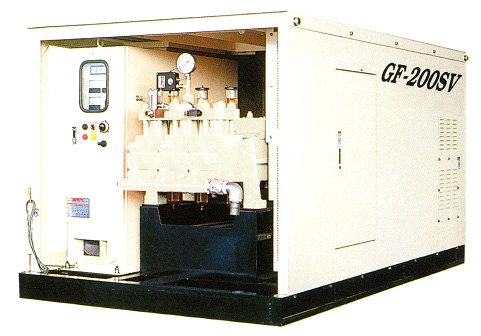

| 機械寸法 | L3,000mm×W1,750mm×H1,600mm |
|---|---|
| ポンプ型式 | 15100-L63 |
| ポンプ最大吐出圧力 | 40MPa |
| ポンプ最大吐出量 | 200ℓ/min |
※特殊仕様での製作も可能です。
※本仕様は改良の為、予告なく変更することがあります。

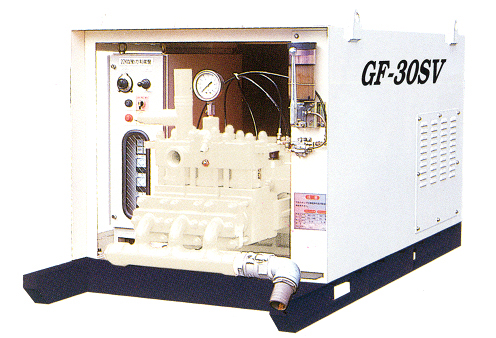

| モデル | GF-20SV | GF-30SV-2 | GF-40SV | GF-75SV | GF-120SV | GF-200SV | |
|---|---|---|---|---|---|---|---|
| 質量 | 1,500kg | 1,750kg | 2,000kg | 2,450kg | 3,500kg | 5,000kg | |
| 機械 寸法 |
L | 2,200mm | 2,000mm | 2,250mm | 2,100mm | 2,200mm | 3,000mm |
| W | 1,100mm | 1,250mm | 1,350mm | 1,400mm | 1,550mm | 1,750mm | |
| H | 1,060mm | 1,060mm | 1,120mm | 1,450mm | 1,600mm | 1,600mm | |
| ポンプ | 型式 | 03100- L80 |
05100- L100 |
05100- L112 |
10046- L55 |
12060- L60 |
15100- L63 |
| ストローク | 100mm | 100mm | 100mm | 46mm | 60mm | 100mm | |
| プラン ジャー径 |
80mm | 100mm | 112mm | 55mm | 60mm | 63mm | |
| 最大吐出 圧力 |
2.5MPa | 2.5MPa | 2.5MPa | 40MPa | 40MPa | 40MPa | |
| 理論吐出量 | 300ℓ/min | 450ℓ/min | 600ℓ/min | 75ℓ/min | 120ℓ/min | 200ℓ/min | |
| 吸入口径 | 65A | 65A | 80A | 50A | 50A | 50A | |
| 吐出口径 | 50A | 50A | 50A | 20A | 25A | 25A | |
| モーター出力 | 15kW-6P | 22kW-6P | 30kW-6P | 55kW-6P | 90kW-6P | 150kW-6P | |
| 電圧 | 200/220V | 200/220V | 200/220V | 200/220V | 200/220V | 400/440V | |
| 発電機容量 | 50kVA | 75kVA | 100ｋVA | 200kVA | 300kVA | 400kVA | |
| リモコン | オプション （可変速、ON/OFF） |
ダイヤル 可変速 （オプション、ON/OFF） |
|||||
